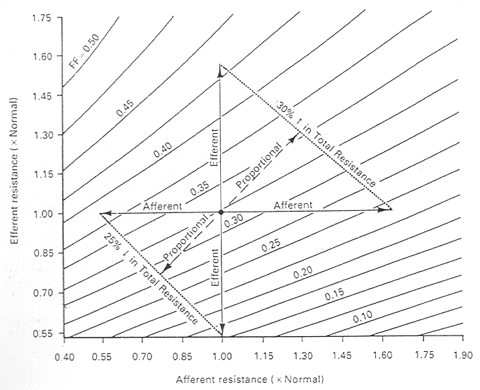

Nomogramme indiquant les effets des modifications des résistances afférentes et efférents sur la fraction de filtration.

Ces données sont générées chez un chien en assumant constants la pression artérielle, l'hématocrite, le coefficient d'ultrafiltration Kf, la pression tubulaire proximale, la pression capillaire péritubulaire et la concentration plasmatique des protéines. La figure indique clairement que des modifications de la fraction de filtration ne représentent pas nécessairement des modifications sélectives de la résistance vasculaire segmentaire. De plus, des variations du coefficient d'ultrafiltration glomérulaire peuvent aussi modifier la fraction de filtration ce qui rend trompeuse l'interprétation intuitive. Il faut retenir que les prédictions des variations de résistance vasculaire segmentaire basées sur les modifications de la fraction filtrée représentent toujours la simplification d'un système physiologique complexe et que ces prédictions devraient être évitées.
